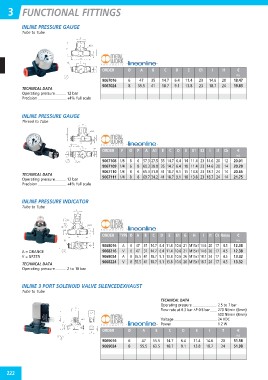

P. 228

3 FUNCTIONAL FITTINGS

       INLINE PRESSURE GAUGE

          Tube to Tube

                                          ORDER	 Ø	A	B	 C	D	E	E1	I	I1	 €

                                          										 P05

                                          9067016	  6	 47	 35	 14.7	6.4	11.4	 23	 14.6	20	 18.47

     TECHNICAL DATA	                      9067024	  8	 55.5	 41	 18.7	9.1	13.8	 23	 18.7	24	 19.83
     Operating pressure
     Precision	           12 bar
                          +4% full scale

     INLINE PRESSURE GAUGE

     Thread to Tube

     TECHNICAL DATA	      12 bar          ORDER	 F	 Ø	 P	 A	A1	 B	 C	 D	 E	 E1	E2	 I	 I1	Ch	 €
     Operating pressure	  +4% full scale  															 P05
     Precision
                                          9067108	 1/8	 6	 6	 57.3	27.5	35	14.7	6.4	 14	11.4	23	14.6	20	 12	 20.01
                                          9067109	 1/4	 6	 8	 60.3	28.8	35	14.7	6.4	 18	11.4	23	14.6	20	 14	 20.20
                                          9067110	 1/8	 8	 6	 65.3	31.8	41	18.7	9.1	 15	13.8	23	18.7	24	 14	 20.65
                                          9067111	 1/4	 8	 8	 69.7	34.2	41	18.7	9.1	 18	13.8	23	18.7	24	 14	 21.75

     INLINE PRESSURE INDICATOR

     Tube to Tube

     A = ORANGE                           ORDER	 TYPE	 Ø	 A	 B	 C	 D	 E	 E1	 G	 H	 I	 I1	 Ch	Nmax	 €
     V = GREEN                            															 P05

     TECHNICAL DATA	                      9068016	 A	 6	 47	 37	 14.7	 6.4	11.4	10.6	21	M15x1	14.6	20	 17	 4.5	 12.38
     Operating pressure	                  9068216	 V	 6	 47	 37	 14.7	 6.4	11.4	10.6	21	M15x1	14.6	20	 17	 4.5	 12.38
                                          9068024	 A	 8	 55.5	 41	 18.7	 9.1	13.8	10.6	26	M15x1	18.7	24	 17	 4.5	 13.32
                                          9068224	 V	 8	 55.5	 41	 18.7	 9.1	13.8	10.6	26	M15x1	18.7	24	 17	 4.5	 13.32

                          2 to 10 bar

     INLINE 3 PORT SOLENOID VALVE SILENCEDEXHAUST

     Tube to Tube

                                                    TECHNICAL DATA	                    2.5 to 7 bar
                                                    Operating pressure	                270 NI/min (6mm)
                                                    Flow rate at 6.3 bar ∆P 0.5 bar 	  500 NI/min (8mm)
                                                    	                                  24 VDC
                                                    Voltage 	                          1.2 W
                                                    Power

                                          ORDER	 Ø	 A	B	 C	 D	 E	 I	 I1	 €

                                          									P05

                                          9069016	  6	 47	55.5	14.7	6.4	11.4	14.6	 20	 51.58

                                          9069024	  8	 55.5	63.5	 18.7	 9.1	 13.8	18.7	 24	 51.98
